◇底盘配置： 1545新款驾驶室、柴油动力，全柴95马力、方向助力、中控锁、電动玻璃、遥控钥匙、3t后桥、3/4+5双层板簧、油刹、ABS、预留取力器接口

◇上装配置：强度合金钢一體式主勾臂，加强型副梁，铸钢尾托轮，電控室内外液压操控装置（可选装手自一體），上装提升能力1500KG, 液压完成上箱+下箱+锁紧+自卸等作业，实现一車配多箱的循环转运。

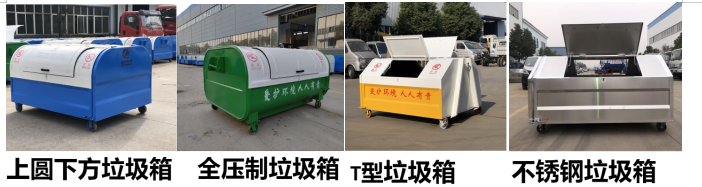

垃圾箱四种外形款式

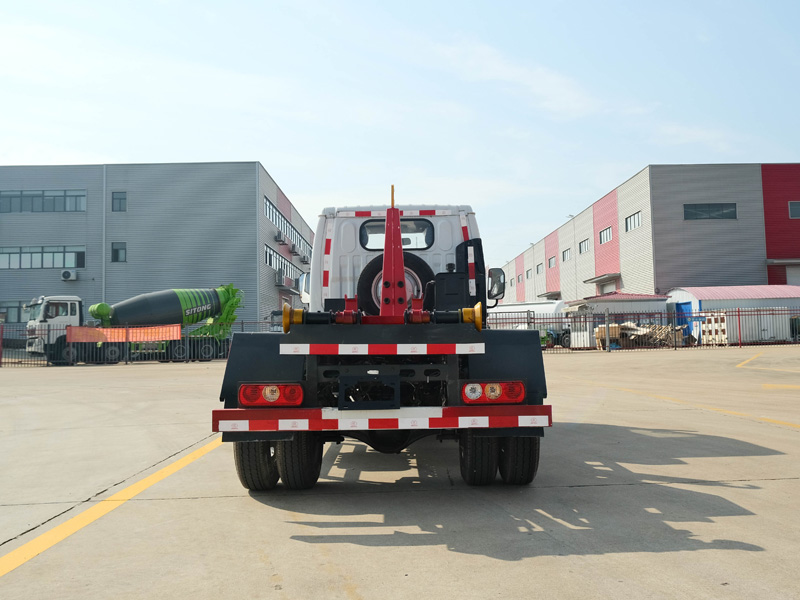

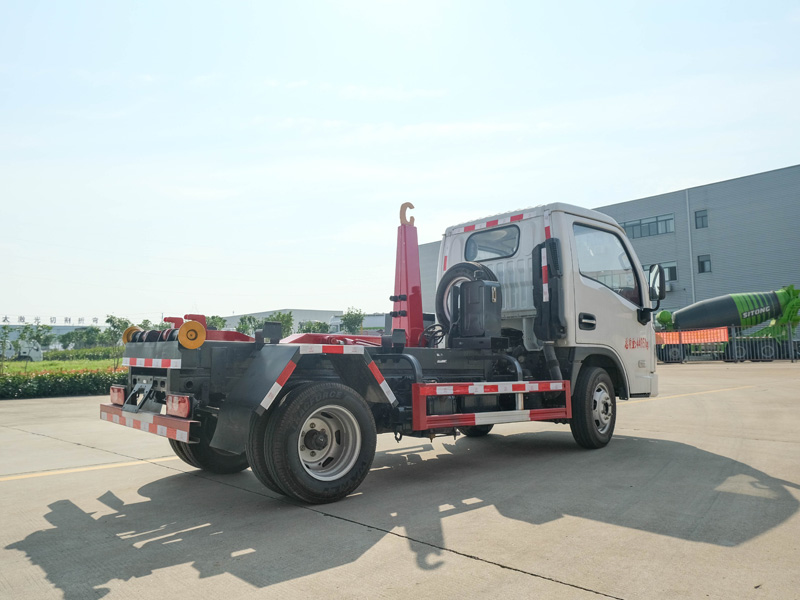

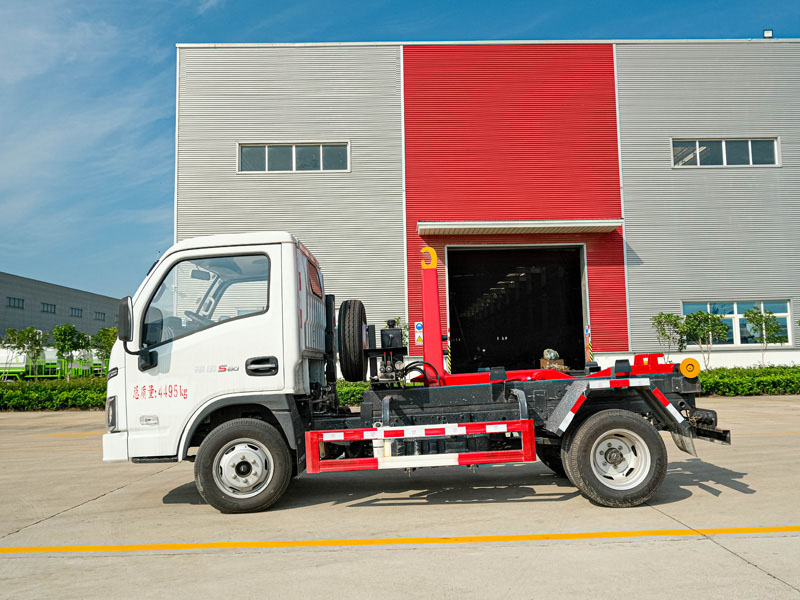

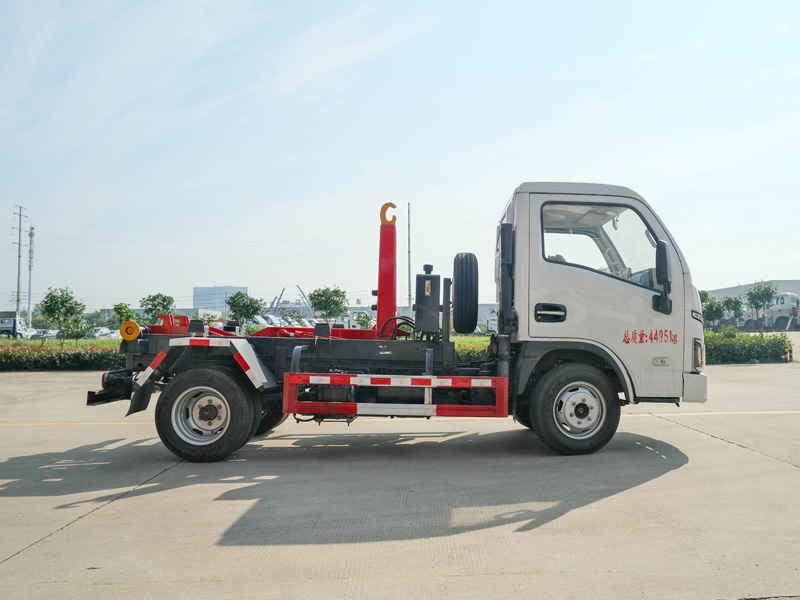

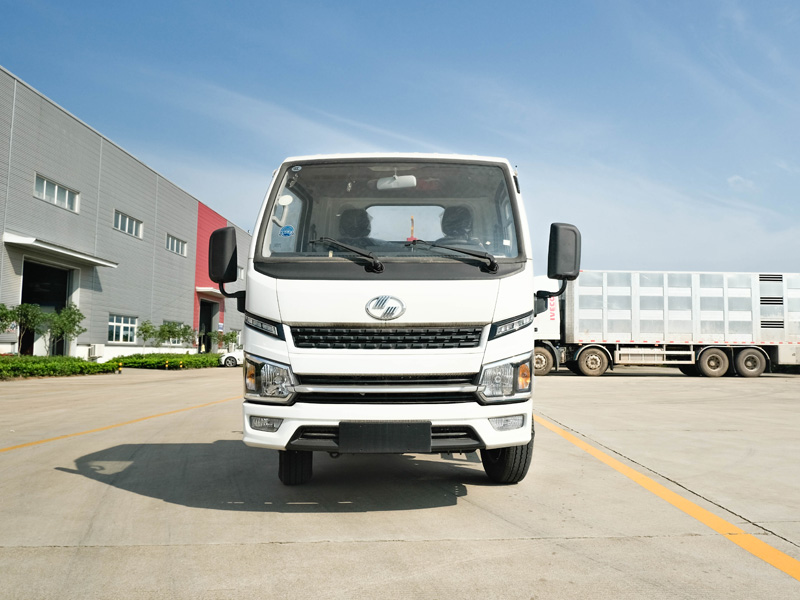

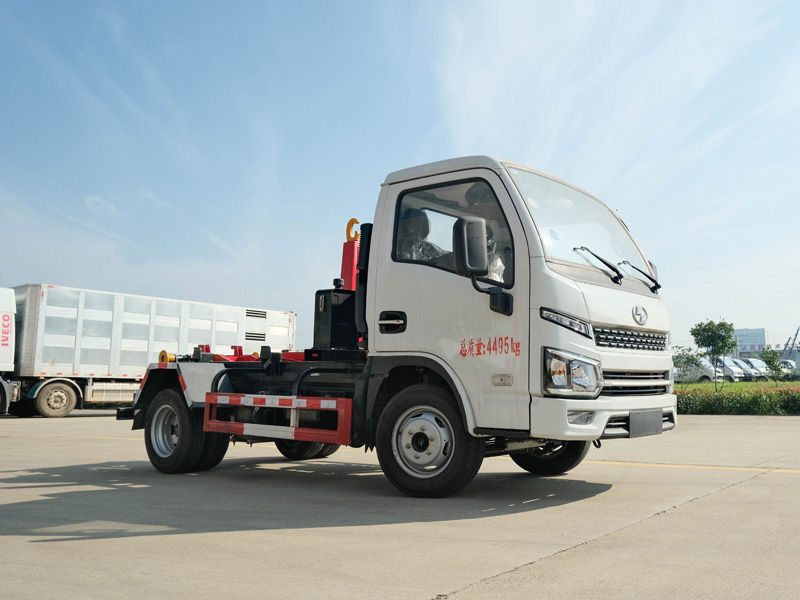

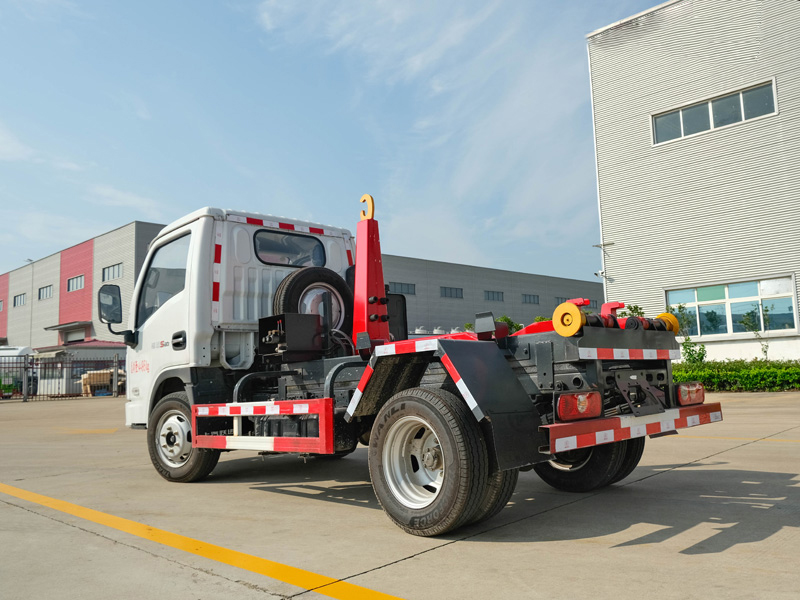

車型简介

    钩臂垃圾車又称為車厢可卸式垃圾車，主要用于市政环卫、物业管理等各种场所收集、运载各种垃圾，垃圾厢与底盘可彻底分离，具有结构合理，操作简便、稳定、使用效率高、密封性能好、倾倒方便等优点，能实现一台車与多个垃圾厢联合作业，循环运输，充分提高車辆的运输能力。实现一車配带多箱循环转运，高效、节能、节约成本。

操作方式

1.行驶操作：行驶按一般汽車驾驶方法进行，行驶前应将車厢回复到初始位置，同时将取力器操作手柄推分开位置（電控系统将電磁离合器電源关闭），使取力器处于停止工作状态。

2.作业操作：

2.1 垃圾箱的钩装作业

    步骤1拉起驾驶室内手刹手柄，使車辆处于驻車状态。

    步骤2拿起驾驶室内電控操纵盒，先将盒上電源开关打开，使電源接通，電磁离合器工作（或将取力器操作手柄扳结合位置）；接着操纵盒上的勾臂旋钮“伸”位置不松手，主拉臂开始工作，拉臂油缸伸出，主拉臂绕翻转翻转架前铰链轴旋转，拉臂处于钩箱位置，适当调整拉臂钩高度并与箱體弯钩对准，松开旋钮。

     步骤3下車观察垃圾厢后门下端锁紧手柄是否处于锁紧状态，如没有处于锁紧状态，应扳动锁紧手柄，确保垃圾厢后门锁紧手柄把垃圾厢后门与垃圾厢锁紧在一起。

    步骤4观察垃圾厢垃圾投入门是否关闭，并让垃圾投入门处于锁紧状态，确保垃圾投入门锁紧后，方可进入一步操作。

    步骤5当拉臂钩钩对准厢體弯钩时，扭住操纵盒上的勾臂旋钮“缩”位置不放，主拉臂油缸回收，拉臂钩钩住厢體弯钩，垃圾厢开始吊起，并继续勾上車。

    步骤6当垃圾厢體落放到副車架上后，松开盒勾臂旋钮，扭动操纵盒上的車厢按扭“锁紧”位置，锁紧油缸伸出，将主拉臂与副拉臂牢固锁紧在一起。

    步骤7扭动盒上的電源旋钮，断开電控電源（或将取力器操作手柄扳分离位置）；

保养维护

应严格按规定保养垃圾車，使各系统、各装置经常处于良好的技术状态，充分发挥其效能，减少油耗、节省开支，限度地延長垃圾車的使用寿命。

（一）底盘保养

底盘应严格遵守其使用说明书的规定，进行日、周例行保养。

（二）作业装置保养

作业装置的保养一般情况下依照下列规定进行。如果能保证作业装置处于良好的工作状态，允许其保养同底盘保养同步进行。

1.日保养

日保养主要以清洁，内容与垃圾車的使用中注意事项第3条内容相同。

2.作业100h保养

（1）检查紧固車厢、作业装置、轴等部位的连接螺栓；

（2）按时对各润滑点加注润滑脂或润滑油；

（3）检查紧固液压系统中各部位的连接螺栓、接头和管箍、管夹等，并检查有无油液 渗漏现象；

（4）检查取力器工作是否正常。

3.作业500h保养

（1）各作业装置中的零部件是否有轻微变形，必要时给予校正；

（2）检查密封胶条的磨损情况，必要时更换；

（3）检查液压元件是否能正常工作，必要时应拆检或更换。如果有油液渗漏现象，应更换密封件；

4.作业1500h保养

作业1500h保养是对各作业装置进行全面技术检查和调整，消除隐患。

（1）检查并修复各处焊缝，特别是各重要部位的焊缝；

（2）检查各装置零部件的磨损和操作情况，对磨损和操作严重者应予更换；

（3）检查各液压元件。

（4）清洗液压油箱，各滤油器、空气滤清器和液压管路，更换液压油。对有损伤的密封件和软管应予及时更换；
